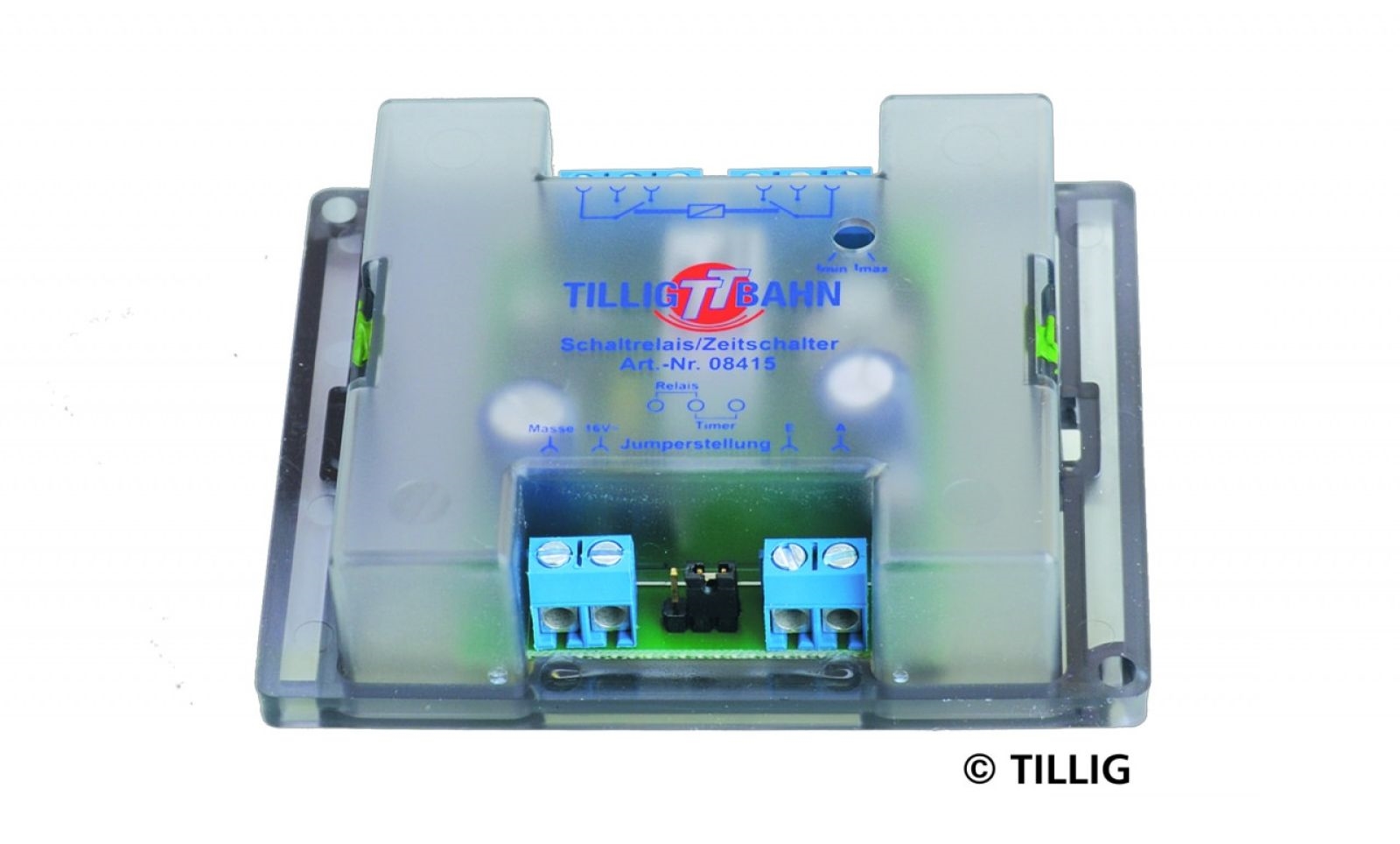

Tillig 08415 Tidsrelæ

Dette relæmodul erstatter de mekaniske relæ- og timerkomponenter (varenummer: 08410 og 08420) med en moderne elektronisk løsning. Det særlige er, at relæ- og timerfunktionerne er integreret i ét modul og tilsluttes af brugeren via en "jumper". I modsætning til de tidligere moduler kræves en separat strømforsyning, som kan tages fra enhver tilbehørstransformer (12-16 V). Modulet har to potentialfri skiftekontakter med en maksimal strømbelastning på 1 A hver. Styreindgangene "E" og "A" er kortslutningssikre, således at næsten ethvert styresignal i området fra -16 V til ca. +0,5 V fører til omskiftning. De kan også forbindes mellem flere relæmoduler. Der er et potentiometer på modulet, der bruges til at indstille koblingsforsinkelsen (fra ca. 2 sekunder til ca. 5 minutter). En LED signalerer koblingstilstanden "relæ slukket". Når forsyningsspændingen er til stede, går modulet automatisk til denne foretrukne position (LED lyser).
