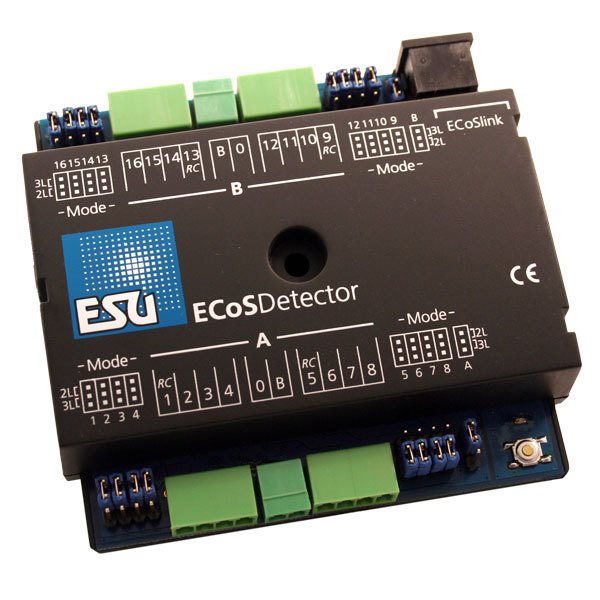

ESU 50094 ECoSDetector til både 2 skinne DCC og 3 skinne AC Märklin Motorola drift

Vores ECoSDetector-feedbackmoduler bør bruges til at automatisere togdriften. Udover den sædvanlige sporbelægningsdetektion kan det togspecifikke identifikationsnummer aflæses. Det muliggør også implementering af et eksternt sporstyringspanel.
På større baneanlæg vil operatøren gerne bestemme den faktiske position af lokomotiver og tog. Med viden om hvilket sporafsnit der i øjeblikket er optaget, eller hvilket spor der stadig er ledigt på den skjulte rangerplads, muliggøres en automatiseret operation.
ECoSDetector er kompatibel med alle ECoS-kommandostationer eller Central Station® (forudsat at Central Station® er blevet opdateret med Central Station®-opgraderingssoftwaren) og kan registrere op til 16 sporafsnit. Spor med to eller tre skinner kan tilsluttes direkte til modulet. Udover de 16 sporbelægningsdetektorer eller feedback-sektioner kan hver ECoSDetector også registrere et lokomotiv-ID på op til fire sporafsnit, forudsat at RailCom®-dekodere anvendes. Om ønsket kan ECoSDetector-funktionaliteten udvides med ECoSDetector-udvidelsesmodulet. Når den er docket til siden af ECoSDetector, tilbyder den op til 32 udgange, der hver viser status for sporafsnittene med en kontrollampe eller driver et passende bloksignal.

Detektion og feedback

ECoSDetector kan overvåge op til 16 sporafsnit og rapportere tilstedeværelsen af et lokomotiv (sporbelægning). Hver af de 16 indgange har en maksimal strømkapacitet på 3A. ECoSDetector-modulet har også to separate strømindgange og kan forsynes fra to separate booster-enheder.
Optokoblere bruges til at give en pålidelig detektion. To- eller treskinnedrift vælges nemt via jumpere.

Inputenheder

Op til 16 almindelige afbrydere kan også bruges som indgange. Reed-afbrydere, sporafbrydere, trykknapper eller vippekontakter kan alle tilsluttes indgangene. Informationen behandles derefter i kontrolcentralen.

Tog-ID-detektion

Udover konventionel sporbelægningsdetektion har hver ECoSDetector den ekstra mulighed for at overvåge fire af de 16 sporstrækninger med henblik på togidentifikation: Via RailCom®-teknikken (såkaldte "lokale detektorer") kan du ikke blot nemt finde ud af, om der i øjeblikket er et lokomotiv på denne sporstrækning, men også identificere hvilket specifikt lokomotiv det er (tog-ID-detektion). Dette fungerer dog kun med RailCom®-kompatible lokomotivdekodere.

Smart

Med kendskab til togets specifikke position kan nye funktioner implementeres ved hjælp af rutestyringsmodulet i ECoS-kommandostationen. For eksempel kan du automatisk aktivere hornet på et lokomotiv, når det er ved at passere en jernbaneoverskæring, eller bestemme hvilket lokomotiv der er parkeret på den skjulte rangerplads.
Det er også muligt at afbøje bounce-detektorer for kontaktindgange eller sporbelægningsdetektorer elektronisk for at sikre en pålidelig feedback i tilfælde af upålidelig kontakt eller meget snavsede spor.

ECoSlink-forbindelse

Hver ECoSDetector kan tilsluttes direkte til kommandocentralen via ECoSlink-bussen. Udover alle ECoS-kommandocentraler kan du også bruge Central Station® (opdateret med Central Station® med softwareopgradering fra ESU). Den galvaniske isolation af bussystemerne og kommandocentralen garanterer den bedst mulige pålidelige drift og en pålidelig dataoverførsel til kommandocentralen.
Alle ECoSDetector-moduler vil blive automatisk registreret af kommandocentralen, og informationen integreres i driftsstyringsrutinen. Konfigurationen af enhederne kan også udføres direkte fra kommandocentralen efter installation.

Kan opgraderes

Når det er nødvendigt, kan ECoSDetector-softwaren opgraderes for at tilføje nye funktioner. Kommandocentralen udfører de nødvendige opdateringer helt automatisk. Dette garanterer til enhver tid, at ECoSDetector forbliver i den seneste tekniske status.
