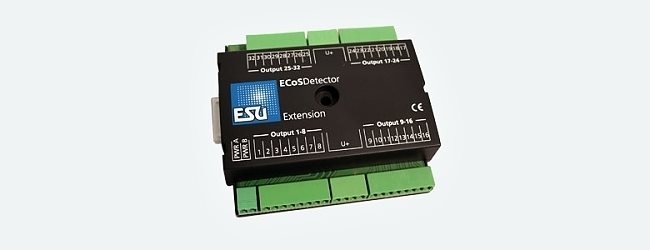

ESU 50095 EcoS detector med 32 udgange til styring af signaler, sporplan m.m.

Varenr.: 50095

• Pris ved køb af 1 Stk,409,00  DKK

Antal

Køb

På lager Lev. 2 dage

Produktanmeldelse

Produktet er endnu ikke bedømt



Om nødvendigt kan hver ECoSDetector suppleres med et ECoSDetector-udvidelsesmodul, som nemt kan tilsluttes ECoSDetector. Hvert ECoSDetector-udvidelsesmodul tilbyder 32 transistorudgange.

Udgange

Hver af de 32 udgange leverer strøm op til maks. 100 mA. Da disse udgange er udført som "åbne kollektorer", kan du tilslutte enten små pærer eller LED'er med strømbegrænsende modstand direkte til dem.
Den samlede strøm for alle udgange må ikke overstige 1,5 A! Enhver DC- eller AC-transformer (15V - 19V) kan bruges til forsyning.

Sporbelægning og bloksignaler

Udgange kan bruges til at vise status for hver enkelt sporstrækning eksternt (f.eks. på sporets kontrolpanel).
Alternativt har du mulighed for at vise status for hver sporsektion på displayet via et bloksignal (rød/grøn).
Transistorudgangene på ECoSDetector-udvidelsesmodulet kan nemt programmeres inden for den ønskede driftstilstand via din ECoS-kommandostation.

Sporkontrolpanel

Kombinationen af ECoSDetector og udvidelsesmodulet kan dog gøre endnu mere: Du kan bare bygge dit eget skinnekontrolpanel! For at gøre dette muligt skal du tilslutte trykknapper eller vippekontakter til ECoSDetectorens udgange, som derefter kan betjene sporskifter og ruter via kontrolpanelet.
Transistorudgangene på udvidelsesmodulet er beregnet til at belyse sporafsnit. Hele konfigurationsproceduren kan nemt udføres på displayet på din ECoS-kommandocentral.
Hvis du ønsker at bygge et større sporkontrolpanel, kan du også kombinere flere ECoSDetector-moduler. Derved kan du bygge og styre op til 100 sporkontrolpaneler pr. layout.
