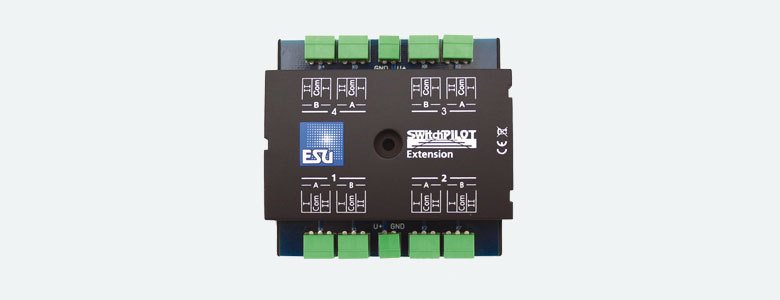

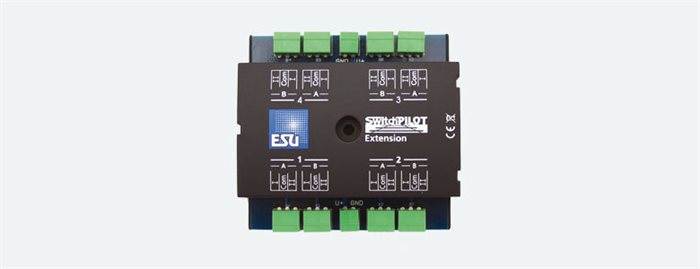

ESU 51801 Switchpilot Extension med 4 relæudgange

Varenr.: 51801

• Pris ved køb af 1 Stk,269,00  DKK

Antal

Køb

På lager Lev. 2 dage

Produktanmeldelse

Produktet er endnu ikke bedømt



Om nødvendigt kan SwitchPilot udvides med SwitchPilot-udvidelsesmodulet: Det tilsluttes på siden af SwitchPilot og tilbyder fire relædrevne udgange, der bruges til at skifte potentialfri belastninger eller til at polarisere frøen; det ideelle supplement til vanskelige kredsløb.


Driftsformer

SwitchPilot-udvidelsesmodulet fungerer kun sammen med en SwitchPilot. Når det tilsluttes på siden, får det sin elektriske strøm direkte fra SwitchPilot. Det indeholder i alt 4 dobbeltrelæer (2 x DPDT), hvoraf hver er dedikeret til et par transistoriserede SwitchPilot-udgange.
Det respektive relæs kontaktposition er direkte afhængig af tilstanden af dette par udgange. Med relæets hjælp kan belastninger kobles, galvanisk adskilles fra resten af sporet (det fungerer som en k84), eller et motoriseret sporskifte kan polariseres.
Med relæets 1,5 Amp kontinuerlige effekt kan enten sporskifter polariseres, blokke forsynes signalafhængigt, eller motoriserede enheder, såsom (vand)pumper, kan kobles. Særligt kompliceret er muligheden for at styre motoriserede sporskifter: SwitchPilot-udvidelsesmodulet håndterer naturligvis også nemt den nødvendige motorpolarisering.
