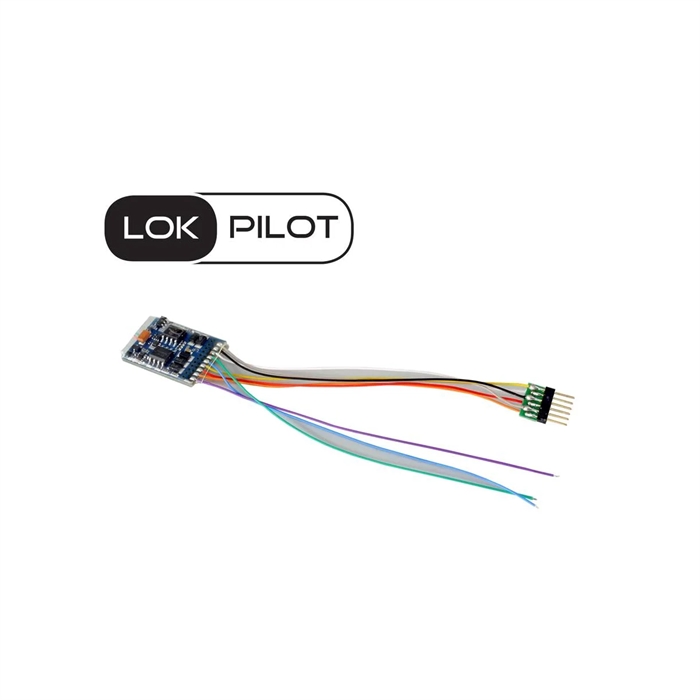

ESU 59616 LokPilot 5 DCC/MM/SX/M4, 6-pins NEM651, sporvidde H0,0

LokPilot 5 er den vigtigste repræsentant for LokPilot-familien og er egnet til næsten alle problemer i lokomotiver af H0- og 0-sporvidde.

LokPilot 5-dekodere tilbydes med alle fælles grænseflader.

Driftsformer

LokPilot 5 er en ægte multiprotokol-dekoder. Den mestrer DCC-dataformatet samt Motorola®, Selectrix® og M4. I DCC-formatet er 14 til 128 gear lige så naturlige som 2- og 4-cifrede adresser og op til 32 funktioner. Takket være RailComPlus® logger dekoderne fuldt automatisk på et passende digitalt kontrolcenter.

Den mestrer alle DCC-programmeringstilstande, ® og takket være RailCom kan CV-værdierne på hovedsporet aflæses med passende kontrolpaneler. For kontrolpaneler, der kun kan programmere CV'er fra 1-255, findes der hjælperegistre.

Motorola-brugere® har op til 28 gear ved 255 adresser. Tre andre Motorola-adresser® tillader udløsning af 16 funktioner. En indbygget programmeringstilstand muliggør også omprogrammering med den velkendte Control Unit 6021.

M4-protokollen tillader automatisk login til mfx-kompatible® kontrolpaneler. Alle 32 mulige funktionstaster tilbydes her.

LokPilot 5-dekoderen genkender Märklins® bremseruter samt ZIMO® HLU / ZACK-kommandoer eller Lenz® ABC-systemet. Bremsning med DCC-bremsemoduler eller med DC-spænding er også mulig. Derudover stopper den også med en Selectrix® bremsediode. Et automatisk ABC-shuttletogsystem muliggør automatisk pendling mellem to stationer.

LokPilot 5-dekoderen kan bruges på analoge DC- og AC-tog.

Dekoderen skifter automatisk mellem driftstilstandene "on-the-fly". I de fleste tilfælde behøver intet justeres.

Funktioner

Vi ved, at du ønsker, at dine lokomotiver skal være så realistiske som muligt. Derfor pakkede vi LokPilot 5 med funktionsudgange. Afhængigt af interfacedesignet tilbyder hver LokPilot 5-dekoder mindst 10 forstærkede funktionsudgange, hver med 250 mA udgangsstrøm. I versionerne med PluX22- eller 21MTC-interface tilføjes der 4 udgange til at styre servos eller logikniveau-udgange. Alle vigtige lysfunktioner er til stede. Lysstyrken på hvert output kan justeres separat. Dekoderen kan automatisk trykke på tænding og slukning, når ROCO, ® Krois® og Telex® koblinger afkobles.

Motorstyring

Motorstyringen på LokPilot 5 er endnu engang fundamentalt forbedret. En variabelt justerbar PWM-clockfrekvens fra 10kHz til 50kHz sikrer superstille drift, især med klokkeankermotorer – den typiske "brummen" er fortid. Belastningskontrollen kan nu tilpasses vanskelige tilfælde med op til 10 CV'er. Den unikke "Autotune"-funktion gør det muligt automatisk at kalibrere dekoderen til motoren. LokPilot 5-dekoderen leverer nok strøm selv til ældre motorer med op til 1,5A motorstrøm.

Operationel sikkerhed

Hvis ønskeligt, kan en PowerPack tilsluttes LokPilot 5 for at bygge bro over beskidte skinnesektioner.

Beskyttelse

Selvfølgelig er alle funktionsudgange samt motorens udgang beskyttet mod overbelastning. Vi ønsker, at du skal nyde din dekoder så længe som muligt.
