ESU 59810 LokPilot 5 micro DCC/MM/SX, 8-pin NEM652, Spor N, TT

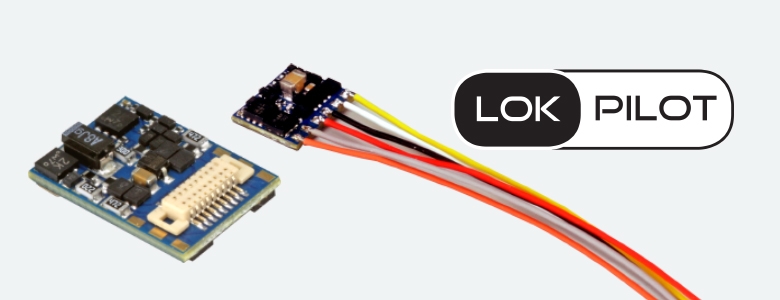

LokPilot 5 micro er den mindste digitale dekoder fra ESU til dato. Takket være brugen af ​​
subminiature-komponenter, 8-lags printkort og den nyeste produktionsteknologi er den med kun 8,0 mm
x 7,0 mm og en tykkelse på kun 2,4 mm (på kondensatoren: 2,9 mm), at den kan bruges selv i meget små
lokomotiver, som nominelle størrelser Z, N eller TT kan håndtere. Ikke desto mindre er der ikke
sparet på funktionalitet og robusthed sammenlignet med de større versioner.


LokPilot 5 micro-dekodere tilbydes med alle almindelige grænseflader. Versionerne med Next18- eller
PluX16-grænseflade er lidt større med et basisareal på 13,0 mm x 9,2 mm, men de taler også for den
mfx®-kompatible M4-protokol.

Tilstande
LokPilot 5 micro er en ægte multiprotokol-dekoder. Den mestrer dataformaterne DCC samt Motorola®,
Selectrix® og M4. I DCC-format er 14 til 128 hastighedstrin lige så naturlige som 2- og 4-cifrede
adresser og op til 32 funktioner. Takket være RailComPlus® logger dekoderne fuldautomatisk på et
passende digitalt center.

Den mestrer alle DCC-programmeringstilstande, og takket være RailCom® kan CV-værdierne på
hovedsporet aflæses med passende styrecentraler. Der findes hjælperegistre til styrecentraler, der
kun kan programmere CV'er fra 1-255.

Motorola®-brugere drager fordel af op til 28 hastighedstrin med 255 adresser. Tre yderligere
Motorola®-adresser muliggør aktivering af 16 funktioner. En indbygget programmeringstilstand
muliggør også omprogrammering med den ærværdige styreenhed 6021.

Next18- og PluX16-varianterne muliggør også automatisk registrering til mfx®-kompatible
styrecentraler takket være M4-protokollen. Alle 32 mulige funktionstaster tilbydes her.

LokPilot 5 mikrodekoderen genkender Märklin®-bremselængderne samt ZIMO® HLU / ZACK-kommandoer eller
Lenz® ABC-systemet. Bremsning med DCC-bremsemoduler eller med DC-spænding er også mulig. Den stopper
også med en Selectrix®-bremsediode. Et automatisk ABC-pendultog muliggør automatisk pendling mellem
to stationer.


LokPilot 5-dekoderen kan bruges på analoge DC-tog. Versionerne med Next18 eller PluX16 kan også
bruges på analoge AC-systemer. Den maksimale hastighed kan indstilles separat.


Dekoderen skifter fuldautomatisk mellem driftstilstandene "on-the-fly". Normalt behøver der ikke at
blive indstillet noget.

Funktioner
Vi ved, at du ønsker, at dine lokomotiver skal være så realistiske som muligt. Derfor har vi
udstyret LokPilot 5 micro med et forbløffende antal funktionsudgange. Varianterne med 6-benet eller
8-benet ledningsnet tilbyder 4 forstærkede funktionsudgange med hver 180mA udgangsstrøm samt to
logiske niveauudgange til servoer eller Susi. Versionerne med Next18- eller PluX16-interface har i
alt 6 forstærkede udgange og to logiske niveauudgange. Alle vigtige belysningsfunktioner er
tilgængelige. Lysstyrken på hver udgang kan indstilles separat. Dekoderen mestrer den automatiske
tryk- og afbrydelse ved frakobling til ROCO®-, Krois®- og Telex®-koblinger.

Motorstyring

Motorstyringen af ​​LokPilot 5 micro er blevet fundamentalt forbedret igen. En variabelt justerbar
PWM-taktfrekvens fra 10kHz til 50kHz sikrer super støjsvag drift, især med klokke-ankermotorer - den
typiske "brummen" er fortid. Belastningsstyringen kan nu tilpasses vanskelige tilfælde med op til 10
CV'er. Den unikke "Autotune"-funktion gør det muligt automatisk at kalibrere dekoderen til motoren.
Med en motorstrøm på op til 0,75 A leverer LokPilot 5-mikrodekoderen tilstrækkelig strøm til de
tilsigtede anvendelsesscenarier.

Driftssikkerhed
På forespørgsel kan en PowerPack tilsluttes LokPilot 5 micro for at overkoble snavsede
skinnesektioner.

Beskyttelse
Motorudgangen og funktionsudgangene er naturligvis beskyttet mod overbelastning. Vi ønsker, at du
skal have glæde af din dekoder så længe som
muligt.
