ESU 59814 LokPilot 5 micro DCC/MM/SX/M4, PluX16, Spor N/TT

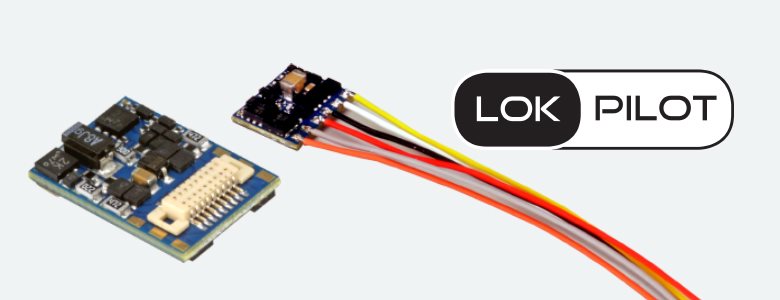

LokPilot 5 micro er den mindste digitale dekoder fra ESU til dato. Takket være brugen af subminiature-komponenter, 8-lags printkort og den nyeste produktionsteknologi er den med kun 8,0 mm x 7,0 mm og en tykkelse på kun 2,4 mm (på kondensatoren: 2,9 mm), at den kan bruges selv i meget små lokomotiver, som nominelle størrelser Z, N eller TT kan håndtere. Ikke desto mindre er der ikke sparet på funktionalitet og robusthed sammenlignet med de større versioner.

LokPilot 5 micro-dekodere tilbydes med alle gængse grænseflader. Versionerne med Next18- eller PluX16-grænseflade er lidt større med et basisareal på 13,0 mm x 9,2 mm, men de taler også for den mfx®-kompatible M4-protokol.


Tilstande

LokPilot 5 micro er en ægte multiprotokol-dekoder. Den mestrer dataformaterne DCC samt Motorola®, Selectrix® og M4. I DCC-format er 14 til 128 hastighedstrin lige så naturlige som 2- og 4-cifrede adresser og op til 32 funktioner. Takket være RailComPlus® logger dekoderne fuldautomatisk på et passende digitalt center.

Den mestrer alle DCC-programmeringstilstande, og takket være RailCom® kan CV-værdierne på hovedsporet aflæses med passende styrecentraler. Der findes hjælperegistre til styrecentraler, der kun kan programmere CV'er fra 1-255.

Motorola®-brugere drager fordel af op til 28 hastighedstrin med 255 adresser. Tre yderligere Motorola®-adresser muliggør aktivering af 16 funktioner. En indbygget programmeringstilstand muliggør også omprogrammering med den ærværdige styreenhed 6021.

Next18- og PluX16-varianterne muliggør også automatisk registrering til mfx®-kompatible styrecentraler takket være M4-protokollen. Alle 32 mulige funktionstaster tilbydes her.

LokPilot 5 mikrodekoderen genkender Märklin® bremselængder samt ZIMO® HLU / ZACK-kommandoer eller Lenz® ABC-systemet. Bremsning med DCC-bremsemoduler eller med DC-spænding er også mulig. Den stopper også med en Selectrix®-bremsediode. Et automatisk ABC-pendultog muliggør automatisk pendling mellem to stationer.

LokPilot 5-dekoderen kan bruges på analoge DC-tog. Versionerne med Next18 eller PluX16 kan også bruges på analoge AC-systemer. Den maksimale hastighed kan indstilles separat.

Dekoderen skifter fuldautomatisk mellem driftstilstandene "on-the-fly". Normalt behøver der ikke at blive indstillet noget.


Funktioner

Vi ved, at du ønsker, at dine lokomotiver skal være så realistiske som muligt. Derfor har vi udstyret LokPilot 5 micro med et forbløffende antal funktionsudgange. Varianterne med 6-benet eller 8-benet ledningsnet tilbyder 4 forstærkede funktionsudgange med hver 180mA udgangsstrøm samt to logiske niveauudgange til servoer eller Susi. Versionerne med Next18- eller PluX16-interface har i alt 6 forstærkede udgange og to logiske niveauudgange. Alle vigtige belysningsfunktioner er tilgængelige. Lysstyrken på hver udgang kan indstilles separat. Dekoderen mestrer den automatiske tryk- og afbrydelse ved frakobling til ROCO®-, Krois®- og Telex®-koblinger.
Motorstyring

Motorstyringen af LokPilot 5 micro er blevet fundamentalt forbedret igen. En variabelt justerbar PWM-taktfrekvens fra 10kHz til 50kHz sikrer super støjsvag drift, især med klokkeankermotorer - den typiske "brummen" er fortid. Laststyringen kan nu tilpasses vanskelige tilfælde med op til 10 CV'er. Den unikke "Autotune"-funktion gør det muligt automatisk at kalibrere dekoderen til motoren. Med en motorstrøm på op til 0,75 A leverer LokPilot 5-mikrodekoderen tilstrækkelig strøm til de tilsigtede anvendelsesscenarier.


Driftssikkerhed

På forespørgsel kan en PowerPack tilsluttes LokPilot 5 micro for at bygge bro over snavsede skinnesektioner.


Beskyttelse

Motorudgangen og funktionsudgangene er naturligvis beskyttet mod overbelastning. Vi ønsker, at du skal have glæde af din dekoder så længe som muligt.
